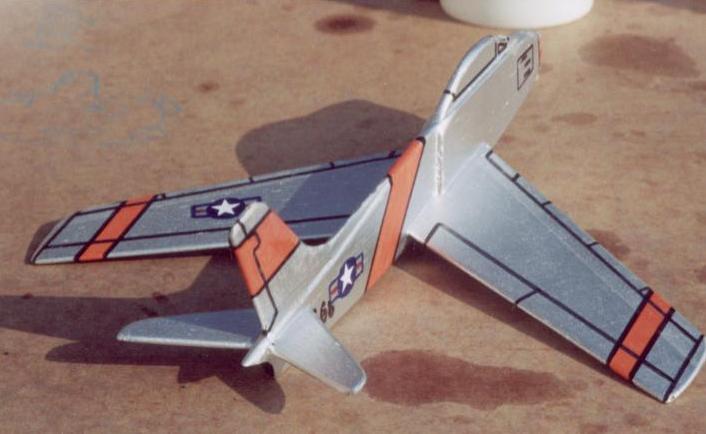

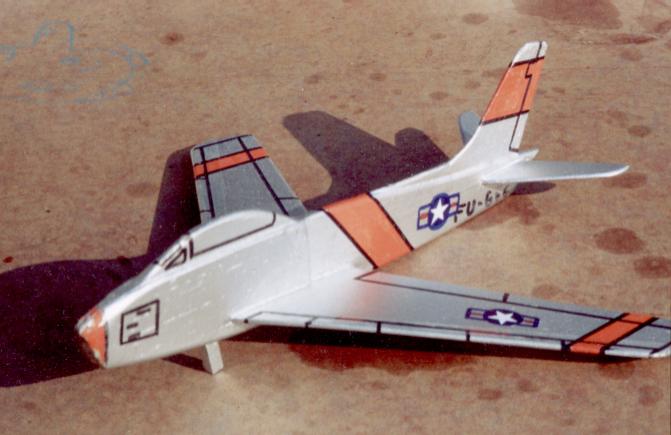

North American F-86F Sabre Konstrukce letounu F-86 má počátky v projektu NA-134, určeném původně pro US Navy. Dalším vývojem, zejména nahrazením původního přímého křídla šípovým, vznikl legendární stroj F-86. Letouny tohoto typu byly vyráběny ve velkých počtech, na svém kontě mají mimo jiné souboje s letouny MiG-15 v Korejské válce. Stavba modelu K výrobě modelu budete potřebovat: balsová prkénka tl. 2 mm a 4 mm kousek smrkové lišty 4x4 mm olověné broky nebo jinou zátěž k vyvážení lepidlo na dřevo, vhodný je Herkules tužku, pravítko, nůž, smirkový papír syntetickou stříbrnou, nejlépe ve spreji další odstíny dle zvolené předlohy lihové fixy: černý, červený a modrý Vytiskněte si plánek modelu: plánek je nakreslen tak, že když jej vytisknete na stránku velikosti A4, získáte přímo stavební výkres. Pak vystříhněte jednotlivé části a obkreslete je na balsové prkénko. Budete potřebovat: 1x trup (tl. 4 mm), 2x boky trupu (tl. 2 mm), 2x křídlo (tl. 2 mm), 2x vodorovné ocasní plochy (tl. 2 mm), 1x svislá ocasní plocha (tl. 2 mm). Při obkreslování dejte pozor na správnou orientaci vláken dřeva podle značek ---O--- na jednotlivých částech. Vyřízněte jednotlivé části, ve střední části trupu prořízněte odlehčovací otvory, v bocích trupu prořízněte otvory pro vložení křídla a vodorovné ocasní plochy podle naznačených čar. V přídi střední části trupu vyřízněte část vyznačenou šrafováním, sem bude umístěno závaží. Pokud budete stavět vystřelovací model, vyřízněte v přední části trupu pod kabinou otvor pro lištu tak, aby se lišta do výřezu vešla. Slepte části trupu k sobě. Začistěte hrany všech dílů smirkovým papírem, náběžné a odtokové hrany křídla, VOP a SOP zaoblete. Při sestavení pokračujte přilepením svislé ocasní plochy (SOP). Pečlivě kontrolujte, aby SOP nebyla vychýlená ani při pohledu zepředu, ani při pohledu shora. Doporučuji zpevnit spoj trupu a SOP přelepením proužkem tenkého papíru z obou stran. Po důkladném zaschnutí můžete pokračovat vlepením křídel a vodorovné ocasní plochy (VOP). Opět pečlivě kontrolujte, zda je model symetrický při pohledu zepředu i při pohledu shora. Je vhodné spoj křídla a trupu a VOP a trupu vyztužit přelepením tenkým papírem. Pokud jste se rozhodli pro vystřelovací model, vlepte kousek smrkové lišty do výřezu pod kabinou tak, aby z trupu vystupovaly necelé 2 cm lišty. Nyní model nechte důkladně proschnout. Po proschnutí můžete pro větší věrohodnost model vybarvit podle jeho velké předlohy. Letouny byly standardně ponechány v barvě kovu s barevnými doplňky. Jako inspirace může posloužit i fotografie u tohoto článku. Nakonec lihovou fixou nakreslete na letoun kabinu, panely na trupu i křídlech, výsostné znaky a označení. Po zaschnutí barev bude třeba model vyvážit a zalétat. A teď již můžete létat! Pokud jste postavili model jako házedlo, vypouštějte jej jako klasickou vlaštovku, jen trochu větší silou. Pokud máte model vystřelovací, zahákněte gumu praku za kolík a vystřelte. Pokud je dobře postaven, měl by poměrně velkou rychlostí vystoupat do výšky a pak přejít do klouzavého letu. Při dobrém seřízení dokáže klouzat i 100 metrů. Při vystřelování modelu pozor na okolo stojící: model po vystřelení letí dost velkou rychlostí na to, aby dokázal způsobit bolestivé zranění.

(c) 2004 Luděk Zárybnický 27.04.2004
